上海博迅BXM-30R立式壓力蒸汽滅菌器使用說明書
一、適 用 范 圍
本產品供醫療機構對器械、器皿、敷料等滅菌用。
二、結 構 特 點
★本容器外形為方形立式結構，滅菌器桶身外殼、外桶、滅菌桶和蓋選用不銹鋼材料制成。壓力容器部分的設計、制造、檢驗符合GB150-1998《鋼制壓力容器》和《壓力容器安全技術監察規程》要求。
★容器蓋裝有安全閥、放汽閥。安全閥壓力超過0.14兆帕后能自動釋放過高的壓力，性能可靠，滅菌前打開放汽閥可排放冷空氣及滅菌結束時進行上排汽。
★容器蓋裝有雙刻度壓力表，具有壓力、溫度讀數指示，觀察清晰。
★本容器具有自動保護功能，當容器內缺水時，電路將自動切斷，加熱器停止工作，有效保護設備使用，同時蜂鳴器響提醒用戶及時補充水量。
★采用智能數顯控制儀對溫度，時間進行控制，達到滅菌目的。
三、技 術 參 數
1．電源電壓：～220V 50HZ 功率：2KW
2．額定工作壓力：0.14MPa 工作溫度：126℃
3．控溫范圍：109℃～126℃
4．容積：30L
5．安全類別：I類
6．環境溫度：5℃－40℃；相對濕度≤93%RH
7．設備總重量：36kg。
四、安 裝 要 求
使用前，請參閱本說明書，并嚴格按說明書要求操作。
★ 本設備按電擊防護為Ⅰ類，不能在易燃易爆麻醉劑氣體環境中使用。
★ 本設備為保證安全使用，用戶必須在電源電路中安裝熔斷器或過流保護器，熔斷器容量為10安培。
★ 本設備附近應有固定的電源插座，電源插座位置應不高于設備中部高度設置于建筑物上，設備安放時應與墻體保持100mm以上距離。設備不使用時，請拔除電源或關閉外面總電源開關。

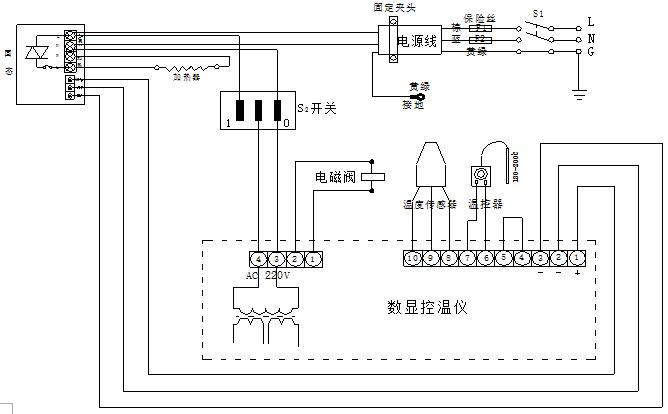

★ 用戶按產品銘牌和說明書規定參數，將設備按電路接線圖接**規定的電源上，同時設備應可靠接地保護。
五、使 用 方 法
A加水
在滅菌器外桶內加入清水，所加水位必須**滅菌桶擱腳（14）處。
連續使用時，必須在每次滅菌后補足水量，以免干燒而發生重大事故。
B堆放
將待消毒的物品，予以妥善包扎、有順序的放入滅菌網籃（12）內，相互之間留有間隙。這樣有利于蒸汽的穿透，提高滅菌效果。
C密封
將滅菌網籃放入桶體內，對正蓋與桶體的螺栓槽。用力均勻地將相對方位（5）蝶形螺母旋緊，使容器蓋與桶體密合。
用橡膠管連接在放汽管上，然后插沒到一個裝有冷水的容器里，在加熱升溫過程中，當溫控儀顯示溫度小于102℃時，電磁閥將自動放汽，排除滅菌桶內的冷空氣。當顯示溫度大于102℃時，自動放汽停止。
D加熱：
1、開啟電源開關接通電源，數顯控制儀顯示。上排顯示測量溫度及計時時間值，下排顯示溫度及計時時間的設定值。計時時間設定范圍為4~120分鐘（從計時燈閃爍開始計時）：溫度設定范圍為0~126℃。
2、溫度和時間的設定：
A、按“SET”鍵：上排顯示S_T，下排顯示溫度設定值。
B、按“ < ”移動鍵即可選定某位，被選中某個數字位時，該數字位在下排顯示屏上呈“閃爍”狀態。
C、按“▲”和“▼”鍵即可設定所需要溫度值。
D、再按“SET”鍵：上排顯示S_C，下排顯示計時時間設定值。
E、按“ < ”移動鍵即可選定某位，被選中某個數字位時，該數字位在下排顯示屏上呈“閃爍”狀態。
F、按“▲”和“▼”鍵即可設定所需要時間值。
G、再按“SET”鍵二下，上排顯示0_5，下排顯示溫度設定值。等幾秒系統會自動復位，上排顯示測量溫度，下排顯示溫度設定值。
H、按“工作”鍵進入工作狀態。
3、按“溫度/時間”鍵：用于選定顯示測量溫度或者計時時間。
4、中途停止工作可按“工作”鍵關閉或者用電源開關關閉。
E滅菌
1．由于本儀器安全閥開啟壓力設定值為0.14MPa～0.165MPa，所以溫控儀溫度設定不能大于126℃。
2．當設定溫度和滅菌時間完成時，電控裝置將自動關閉加熱電源，“工作”指示燈“計時”指示燈滅，并伴有蜂鳴聲提醒，面板顯示“End”，此時滅菌結束。
3．滅菌結束后，必須先將電源切斷，停止加熱，待其冷卻直**壓力表指針回**零位，再打開放汽閥排盡余汽，才能把外桶蓋打開。對物品在滅菌后要迅速干燥，可在滅菌終了時將滅菌器內的蒸汽通過放汽閥予以迅速排出使物品上殘留水蒸汽得到蒸發，滅菌液體時嚴禁使用此干燥方法。
六、安全附件維護
1．在使用中，操作人員不得離開。當壓力表指示超過0.165MPa時，安全閥不啟動，應立即切斷電源，開啟放汽閥，當壓力表指示0MPa時稍等1-2分鐘，打開容器蓋并及時更換安全閥。
2．壓力表使用日久后，壓力指示不正或不能恢復零位，應及時予以檢修或更換，平時應按法規要求對壓力表定期進行檢定，確保安全使用。
3．本設備容器蓋上的橡膠密封圈使用日久會老化和變形，日常除正確使用和保持清潔外，發現密封圈老化、變形或斷裂時，應及時更換，保證安全使用。
七、注意與維修
滅菌液體時，應將液體罐裝在硬質的耐熱玻璃瓶中，以不超過3/4體積為好，瓶口選用棉花紗塞，切勿使用未打孔的橡膠或軟木塞。特別注意：在滅菌液體結束時不準立即釋放蒸汽，必須待壓力表指針回復到零位后方可排放余氣。
1．本產品負載物為器械、器皿、敷料等物。
2．堆放滅菌物品時，嚴禁堵塞安全閥（6）的出氣孔，必須留出空位保證設備暢通放氣，否則安全閥因出氣孔堵塞不能工作，造成事故。
3．每次使用前必須檢查滅菌桶內水量是否保持在擱腳處。
4．當滅菌器持續工作，在進行新的滅菌作業時，應留有5分鐘的時間，并打開上蓋讓設備有時間冷卻。
5．當滅菌器工作時，容器內缺水時，有聲光報警；當滅菌器工作結束后，有聲音提示。
6．對不同類型，不同滅菌要求的物品，如敷料和液體等，切勿放在一起滅菌，以免顧此失彼，造成損失。
7．滅菌結束時，壓力表指針必須恢復零位，將放汽閥搭子置于放汽方位。使外界空氣進入滅菌器內，真空消除后，容器蓋即可開啟。
8．本設備配件除熔斷器外如需更換，只能更換由廠家提供的零配件且應在廠家指導下或由廠家授權的人員更換。
9．平時應用潔布擦拭設備，保持設備的清潔和干燥，以延長設備使用年限。
10. 本設備的熔斷器型號規格為：6.35×32mm 10A 250V。
裝 箱 單
本產品供醫療機構對器械、器皿、敷料等滅菌用。
二、結 構 特 點
★本容器外形為方形立式結構，滅菌器桶身外殼、外桶、滅菌桶和蓋選用不銹鋼材料制成。壓力容器部分的設計、制造、檢驗符合GB150-1998《鋼制壓力容器》和《壓力容器安全技術監察規程》要求。
★容器蓋裝有安全閥、放汽閥。安全閥壓力超過0.14兆帕后能自動釋放過高的壓力，性能可靠，滅菌前打開放汽閥可排放冷空氣及滅菌結束時進行上排汽。
★容器蓋裝有雙刻度壓力表，具有壓力、溫度讀數指示，觀察清晰。
★本容器具有自動保護功能，當容器內缺水時，電路將自動切斷，加熱器停止工作，有效保護設備使用，同時蜂鳴器響提醒用戶及時補充水量。
★采用智能數顯控制儀對溫度，時間進行控制，達到滅菌目的。
三、技 術 參 數
1．電源電壓：～220V 50HZ 功率：2KW
2．額定工作壓力：0.14MPa 工作溫度：126℃
3．控溫范圍：109℃～126℃
4．容積：30L
5．安全類別：I類
6．環境溫度：5℃－40℃；相對濕度≤93%RH
7．設備總重量：36kg。
四、安 裝 要 求
使用前，請參閱本說明書，并嚴格按說明書要求操作。
★ 本設備按電擊防護為Ⅰ類，不能在易燃易爆麻醉劑氣體環境中使用。
★ 本設備為保證安全使用，用戶必須在電源電路中安裝熔斷器或過流保護器，熔斷器容量為10安培。
★ 本設備附近應有固定的電源插座，電源插座位置應不高于設備中部高度設置于建筑物上，設備安放時應與墻體保持100mm以上距離。設備不使用時，請拔除電源或關閉外面總電源開關。
★ 用戶按產品銘牌和說明書規定參數，將設備按電路接線圖接**規定的電源上，同時設備應可靠接地保護。
五、使 用 方 法
A加水
在滅菌器外桶內加入清水，所加水位必須**滅菌桶擱腳（14）處。
連續使用時，必須在每次滅菌后補足水量，以免干燒而發生重大事故。
B堆放
將待消毒的物品，予以妥善包扎、有順序的放入滅菌網籃（12）內，相互之間留有間隙。這樣有利于蒸汽的穿透，提高滅菌效果。
C密封
將滅菌網籃放入桶體內，對正蓋與桶體的螺栓槽。用力均勻地將相對方位（5）蝶形螺母旋緊，使容器蓋與桶體密合。
用橡膠管連接在放汽管上，然后插沒到一個裝有冷水的容器里，在加熱升溫過程中，當溫控儀顯示溫度小于102℃時，電磁閥將自動放汽，排除滅菌桶內的冷空氣。當顯示溫度大于102℃時，自動放汽停止。
D加熱：
1、開啟電源開關接通電源，數顯控制儀顯示。上排顯示測量溫度及計時時間值，下排顯示溫度及計時時間的設定值。計時時間設定范圍為4~120分鐘（從計時燈閃爍開始計時）：溫度設定范圍為0~126℃。
2、溫度和時間的設定：
A、按“SET”鍵：上排顯示S_T，下排顯示溫度設定值。
B、按“ < ”移動鍵即可選定某位，被選中某個數字位時，該數字位在下排顯示屏上呈“閃爍”狀態。
C、按“▲”和“▼”鍵即可設定所需要溫度值。
D、再按“SET”鍵：上排顯示S_C，下排顯示計時時間設定值。
E、按“ < ”移動鍵即可選定某位，被選中某個數字位時，該數字位在下排顯示屏上呈“閃爍”狀態。
F、按“▲”和“▼”鍵即可設定所需要時間值。
G、再按“SET”鍵二下，上排顯示0_5，下排顯示溫度設定值。等幾秒系統會自動復位，上排顯示測量溫度，下排顯示溫度設定值。
H、按“工作”鍵進入工作狀態。
3、按“溫度/時間”鍵：用于選定顯示測量溫度或者計時時間。
4、中途停止工作可按“工作”鍵關閉或者用電源開關關閉。
E滅菌
1．由于本儀器安全閥開啟壓力設定值為0.14MPa～0.165MPa，所以溫控儀溫度設定不能大于126℃。
2．當設定溫度和滅菌時間完成時，電控裝置將自動關閉加熱電源，“工作”指示燈“計時”指示燈滅，并伴有蜂鳴聲提醒，面板顯示“End”，此時滅菌結束。
3．滅菌結束后，必須先將電源切斷，停止加熱，待其冷卻直**壓力表指針回**零位，再打開放汽閥排盡余汽，才能把外桶蓋打開。對物品在滅菌后要迅速干燥，可在滅菌終了時將滅菌器內的蒸汽通過放汽閥予以迅速排出使物品上殘留水蒸汽得到蒸發，滅菌液體時嚴禁使用此干燥方法。
六、安全附件維護
1．在使用中，操作人員不得離開。當壓力表指示超過0.165MPa時，安全閥不啟動，應立即切斷電源，開啟放汽閥，當壓力表指示0MPa時稍等1-2分鐘，打開容器蓋并及時更換安全閥。
2．壓力表使用日久后，壓力指示不正或不能恢復零位，應及時予以檢修或更換，平時應按法規要求對壓力表定期進行檢定，確保安全使用。
3．本設備容器蓋上的橡膠密封圈使用日久會老化和變形，日常除正確使用和保持清潔外，發現密封圈老化、變形或斷裂時，應及時更換，保證安全使用。
七、注意與維修
滅菌液體時，應將液體罐裝在硬質的耐熱玻璃瓶中，以不超過3/4體積為好，瓶口選用棉花紗塞，切勿使用未打孔的橡膠或軟木塞。特別注意：在滅菌液體結束時不準立即釋放蒸汽，必須待壓力表指針回復到零位后方可排放余氣。
1．本產品負載物為器械、器皿、敷料等物。
2．堆放滅菌物品時，嚴禁堵塞安全閥（6）的出氣孔，必須留出空位保證設備暢通放氣，否則安全閥因出氣孔堵塞不能工作，造成事故。
3．每次使用前必須檢查滅菌桶內水量是否保持在擱腳處。
4．當滅菌器持續工作，在進行新的滅菌作業時，應留有5分鐘的時間，并打開上蓋讓設備有時間冷卻。
5．當滅菌器工作時，容器內缺水時，有聲光報警；當滅菌器工作結束后，有聲音提示。
6．對不同類型，不同滅菌要求的物品，如敷料和液體等，切勿放在一起滅菌，以免顧此失彼，造成損失。
7．滅菌結束時，壓力表指針必須恢復零位，將放汽閥搭子置于放汽方位。使外界空氣進入滅菌器內，真空消除后，容器蓋即可開啟。
8．本設備配件除熔斷器外如需更換，只能更換由廠家提供的零配件且應在廠家指導下或由廠家授權的人員更換。
9．平時應用潔布擦拭設備，保持設備的清潔和干燥，以延長設備使用年限。
10. 本設備的熔斷器型號規格為：6.35×32mm 10A 250V。
裝 箱 單
| 序號 | 名 稱 | 數 量 | 備 注 |
| 1 | 設 備 | 1臺 | |
| 2 | 網 籃 | 1個 | |
| 3 | 擋水板 | 1個 | |
| 4 | 導 管 | 1根 | |
| 5 | 使用說明書 | 1份 | |
| 6 | 質量保修卡 | 1份 | |
| 7 | 壓力容器產品質量證明書 | 1份 | |
| 8 | 合格證 | 1份 |
